一、液壓內筒收邊機
1、最大直徑2500mm(可根據用戶定做最大直徑)。
2、板厚度碳鋼12mm.；不銹鋼10mm

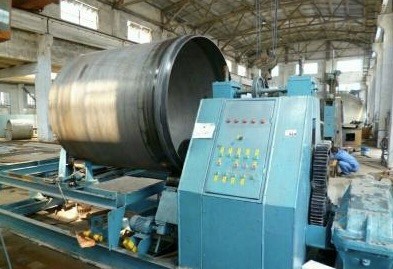

二、產品圖片：

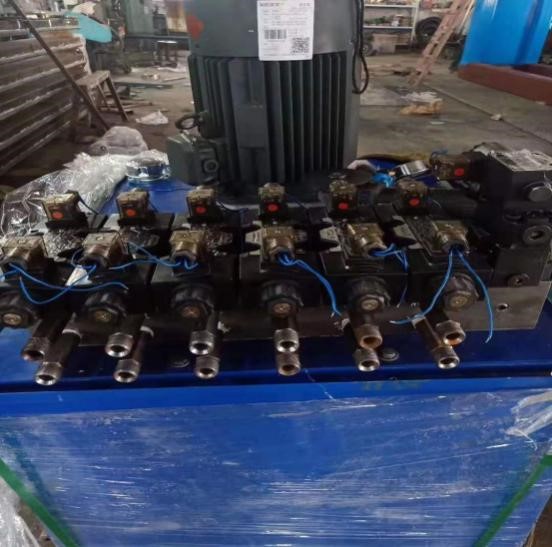

液壓站分別控制工件油缸，上油缸，被動輪前后移動油缸，被動輪前微調油缸，被動輪后微調油缸，主動輪轉角油缸，控制方式DC24V電磁
三、產品介紹：
該設備是用于金屬板材彎曲、變型的一種專用設備，可以卷制平板，錐度工件，內筒翻邊，夾套翻邊在石油、化工、鍋爐、水電、造船、工業設備安裝以及機械制造行業中有著廣泛的應用。
該機的潤滑系統,采用手動進行加注潤滑油，潤滑油路聯至各潤滑點，體積小，結構緊湊，供油可靠，從而方便了設備的潤滑使用，提高了易損件的使用壽命。
上滾輪的上下左右運動采用了液壓油缸上下移動左右來實現。上滾輪電機減速機帶動。通過油缸推力翻邊
四、工作原理
該機結構形式為主動輪和被動輪對稱式。然后工件點焊或螺釘固定在轉臺上，上下滾輪中央對稱位置通過油缸平衡升降運動，而獲得下輪作旋轉運動，通過減速機的輸出與下滾輪嚙合，實現工件的360°旋轉。當上滾輪的下壓力超過材料的屈服極限時，便使所卷制的材料變形，從而達到卷制直徑大小
五、技術參數
序號 | 項目 | 技術參數 |
1 | 規格型號 | JYMCT-20 直徑500-2500mm |
2 | 模具圓弧 | R50mm |
3 | 長度/厚度 | 2500mm/碳鋼 12mm 不銹鋼10mm |
4 | 旋邊速度 | 4.7m/min（線速度） |
5 | 電源 | 3相 220V 60HZ |
6 | 模具直徑 | 450MM |
7 | 主機功率 | 11KW，液壓泵電機功率5kw， |
8 | 控制方式 | PLC |
9 | 操作面板 | 觸摸屏 |
額外提供配件及個數
配件名稱 | 個數 |
密封圈 | 4個 |
電磁閥 | 4個 |
電控柜 | 1個 |
限位開關 | 10個 |
主電纜 | 20米 |
油泵 | 1個 |
模具 | 1個 |
穩壓器 | 1個 |
主要元器件及產地
元件名稱 | 品牌 |
可編程控制器 | 三菱 |
電機 | 江蘇大中 |
旋邊伺服電機 | 安川 |
接觸器 | 施耐德 |
斷路器 | 施耐德 |
減速機 | 常州 |
觸摸屏 | 三菱西門子 |
